產品簡介：

目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，zui新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，zui小電流維持時間不低于60S的規定，確保試驗結果準確。

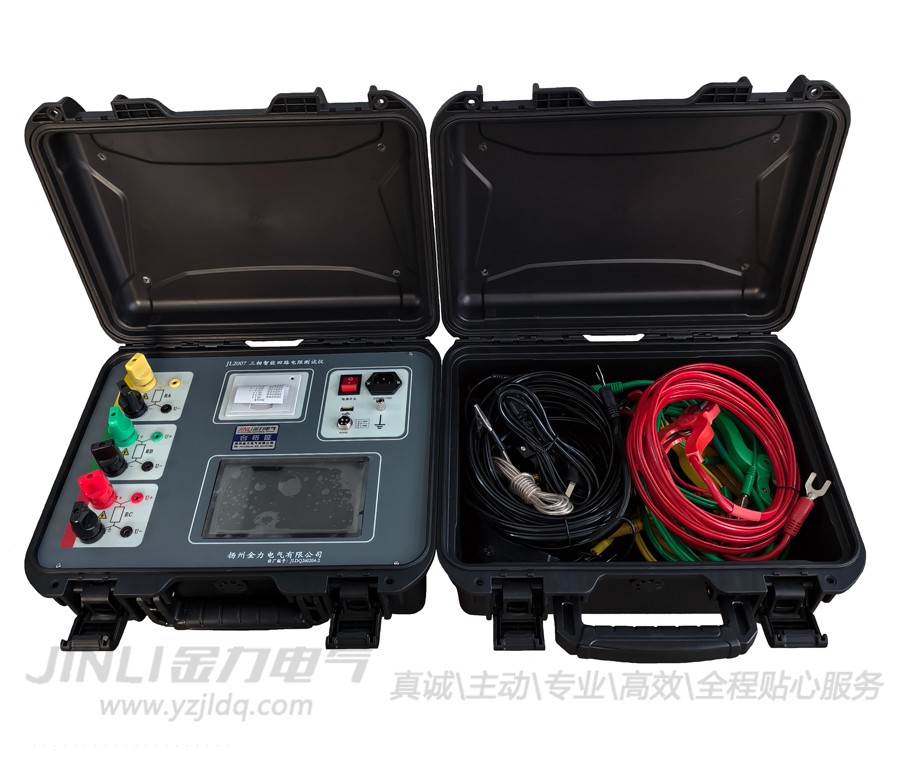

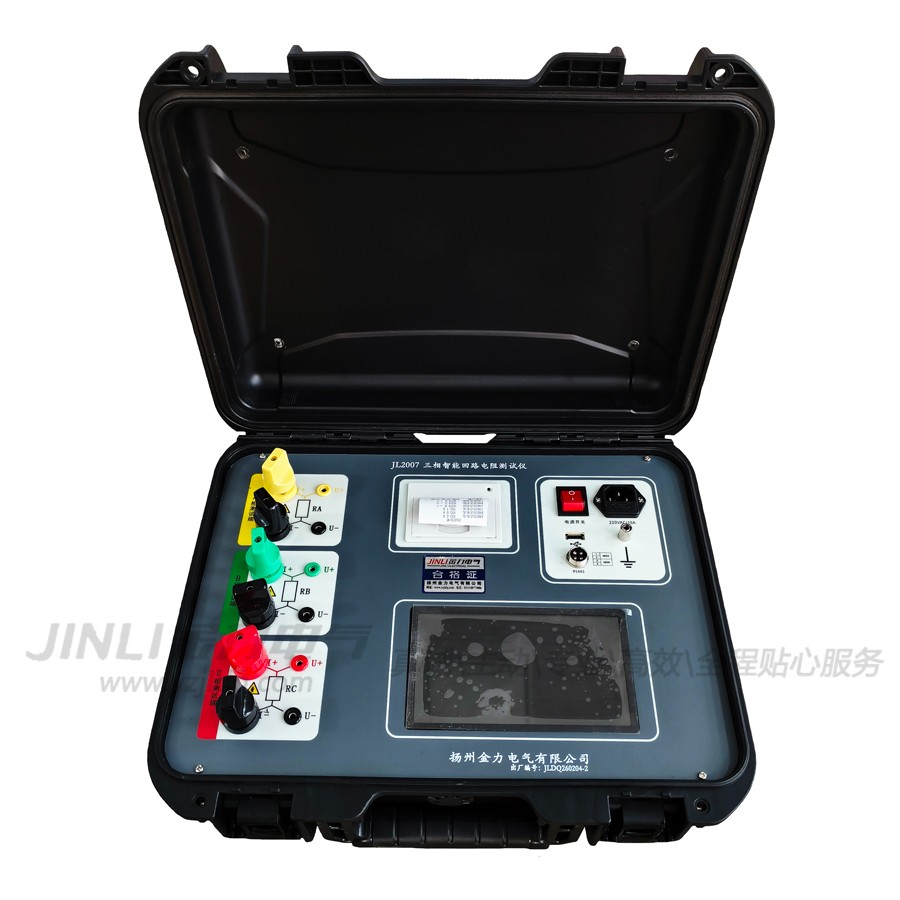

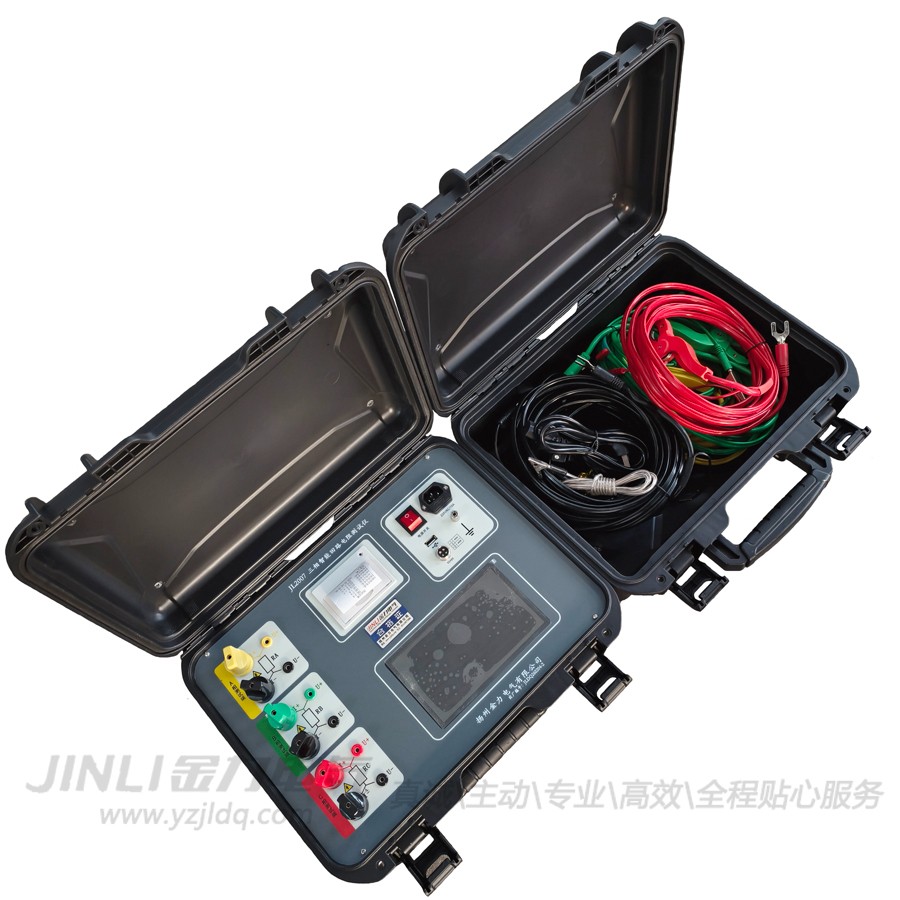

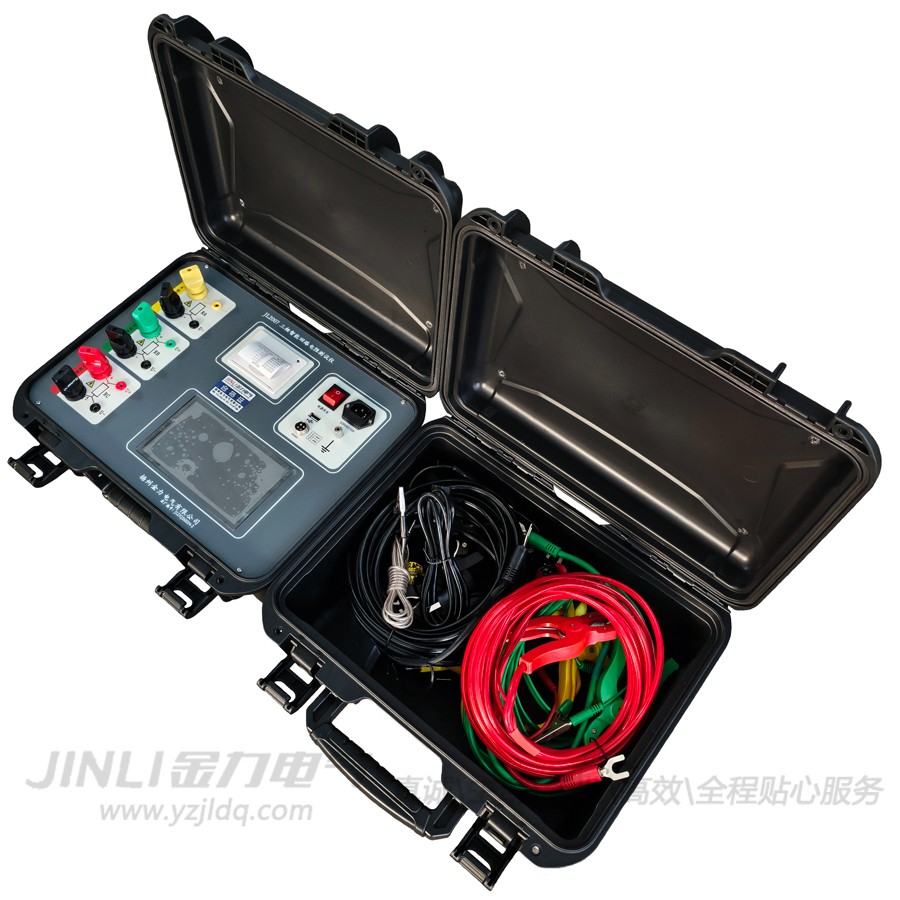

JL2007三相智能回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用彩色觸摸組態屏顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A、100A檔位供用戶選擇；自定義測試時間，設定時間標準規定60S；性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

設計用途：

JL2007三相智能回路電阻測試儀適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

執行標準：

產品特性：

  ◆  大電流：采用zui新開關電源技術，能連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

  ◆  高穩定性：在嚴重干擾條件下，液晶屏zui后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

  ◆  高精度：采用雙路高速16位Σ－ΔAD采樣，zui新數字信號處理技術，zui高分辨力達到0.1μΩ，性能超過了進口大電流微歐計。

  ◆  智能化：高性能CPU，測量時系統根據信號大小自動切換量程，確保該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的AQ使用。

  ◆  高品質：關鍵部件全部采用高性能元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，使用接插件增強了抗振性能。

  ◆  功能強大：電流可在50A、100A中自由選擇，測試時間可選擇5s、15s、30s、60s檔位設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。

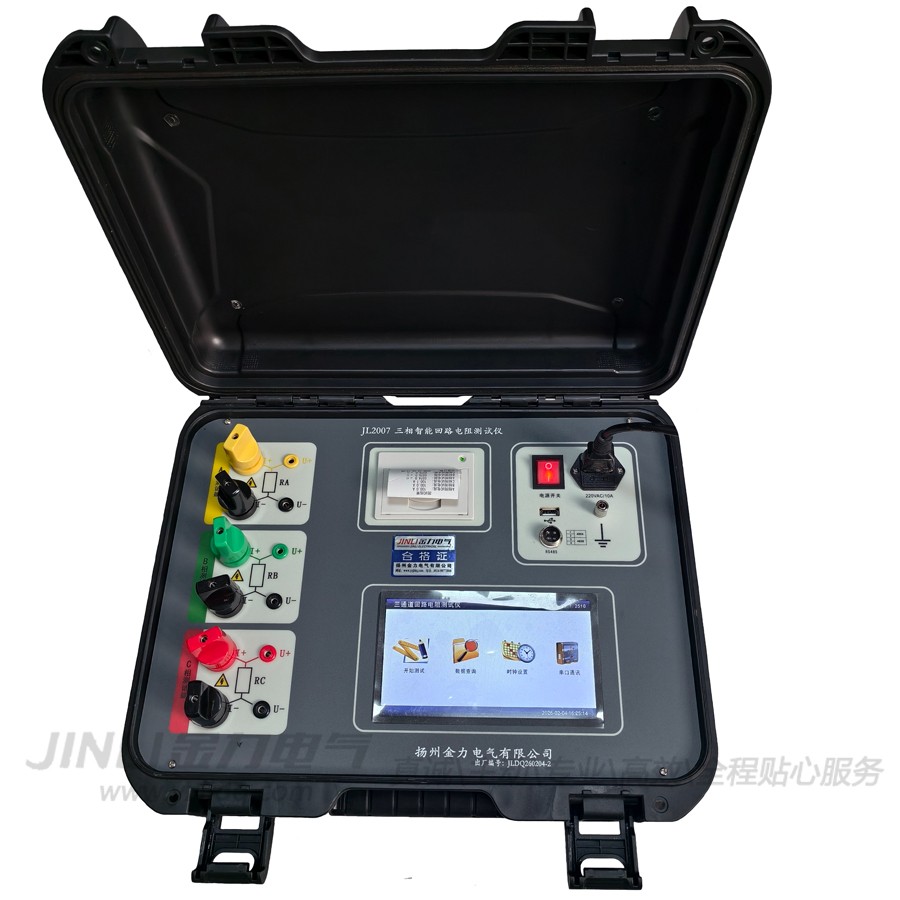

  ◆  人機界面友好：大屏彩色觸摸組態屏進行交互，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。

  ◆  RS485及USB轉存：配備微型打印機、RS485和USB接口，能夠通過USB接口將測量數據轉存到U盤。

  ◆  使用方便：體積小、重量輕，便于攜帶。

產品參數：

  ◆  測量范圍：0～1999.9μΩ

  ◆  測試相數：三相

  ◆  測試電流:DC50A、100A兩檔固定輸出

  ◆  測量精度：±(0.5% ±2個字)

  ◆  連續工作時間：5s、15s、30s、60s

  ◆  顯示方式：7寸電容觸摸IPS高清屏

  ◆  通信方式：RS485通訊、Modbus-RTU協議（選配）

  ◆  工作電源：AC220V±10%  50Hz

  ◆  整機功率：1500W

  ◆  zui大存儲記錄：1000條

  ◆  工作環境：溫度－10℃～40℃   濕度≤80 %RH

  ◆  體積：420×340×200mm³

  ◆   質量：8.6kg（不含附件）
